【引言】在现代电子学中，二极管扮演着“单向电子阀门”的角色，它只允许电流单向通过，是构建整流器、逻辑门及探测器的核心微纳元件。然而，随着全球数据中心的激增和计算需求的快速增长，传统半导体芯片在传输电流时不可避免地会发热、耗能，遭遇了物理瓶颈。
有没有一种器件，既能像阀门一样控制电流单向通行，又能实现零电阻、零能耗的超导输运？
近日，性奴调教 超导电子学研究所（RISE）王华兵教授、王永磊教授、吕阳阳助理教授、物理学院王达副教授等组成的研究团队，在国际知名综合性学术期刊《国家科学评论》（National Science Review, NSR）上发表了题为“Scalable high-temperature superconducting diodes enabled by intrinsic Josephson junctions”的重要研究成果。该团队巧妙利用铜氧化物高温超导材料中天然存在的“本征约瑟夫森结”（IJJs），成功研发出迄今工作温度最高（达86K，约为零下187摄氏度，显著高于液氮在常压下的沸点温度77K）、具备可编程零磁场记忆效应、且可实现数百个器件规模化集成的高温超导二极管阵列。
这一突破不仅为超低功耗超导量子计算和绿色超级计算机的逻辑电路设计提供了新思路，更体现了该团队在超导电子学领域二十余年的深厚积累。
二十年磨一剑：由点及面的系统性“技术链条”
这项发表在《国家科学评论》上的重要成果，并非一蹴而就，而是研究团队在超导电子学领域二十余年持续研究、水到渠成的成果。
回顾团队的发展历程，他们利用铋锶钙铜氧（Bi2Sr2CaCu2O8+δ，简称BSCCO）高温超导晶体，构建了一条“从核心制样工艺->物理机制探索->器件性能调控->阵列规模化系统应用”的闭环完整技术链条。

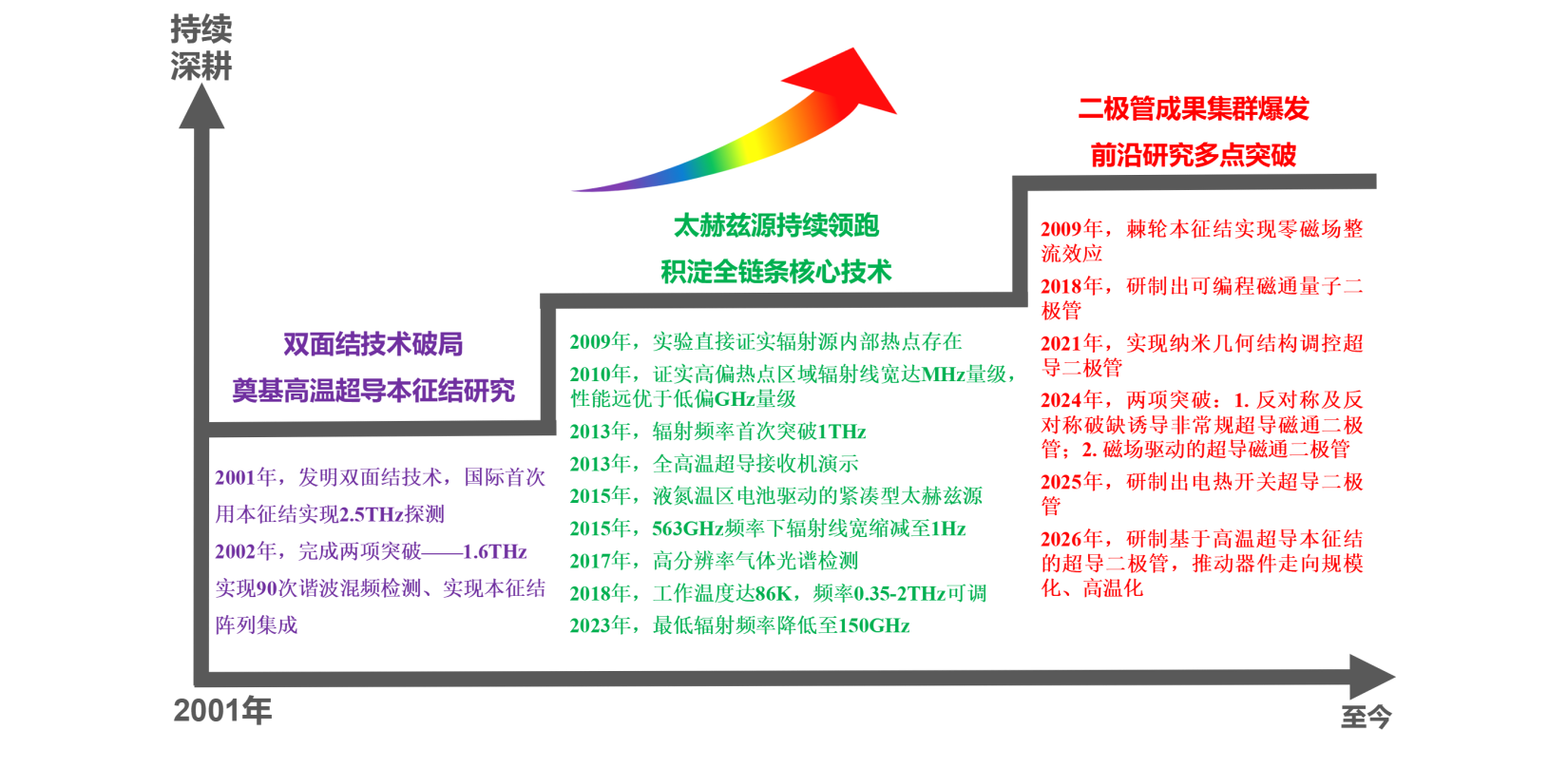

图1：性奴调教 超导电子学团队20余年深耕的高温超导本征结“科技树”。从2001年发明双面结核心技术，到持续领跑固态太赫兹辐射源，再到近期超导二极管系列成果的涌现，团队积累了从基础到应用的完整技术链条。
突破瓶颈：让超导二极管走向“规模化”与“高温化”
超导二极管效应（Superconducting Diode Effect）是近年凝聚态物理和量子电子学领域备受关注的前沿方向之一。然而，国际上绝大多数团队研发的超导二极管都面临两大痛点：一是工作温度极低，通常依赖于昂贵且稀缺的液氦环境；二是加工制备困难、不易规模化，许多高温超导二极管依赖手动解理并精确角度堆叠的二维微纳晶片（扭角电子学），较难在芯片上进行大规模标准化加工。
